Прибор именуемый: ампервольтомметр или тестер ТТ-2 — это комбинированный электроизмерительный прибор амперметр-вольтметр-омметр.

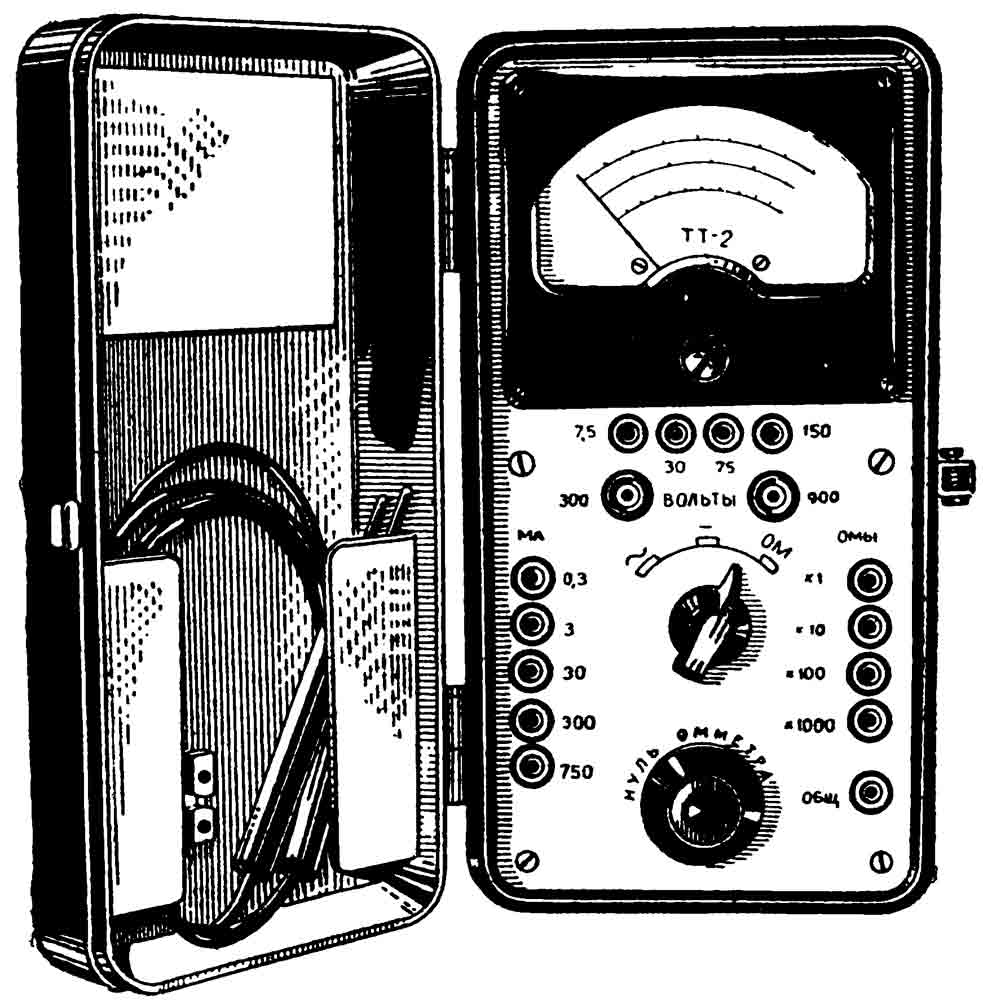

Ампервольтомметр ТТ-2

Этот прибор широко применяется в лабораторных условиях и в радиолюбительской практике, в учебных заведениях и в некоторых случаях на производстве. Тестер ТТ-2 позволяет измерять постоянное напряжение и ток, переменное напряжение и ток частотой от 50 до 5000 Гц, величины сопротивлений постоянному току.

Основные технические характеристики ампервольтомметра ТТ-2:

• Пределы измерения постоянного тока: 0,3; 3; 30; 300; 750 мА.
• Пределы измерения постоянного и переменного напряжения: 7,5; 30; 75; 150; 300; 900 В.
• Пределы измерения сопротивлений от 200 до 2•106 Ом.
• Погрешности прибора не превышают: — при измерении постоянного и переменного напряжений до 1000 Гц ±4% номинального значения шкалы:
— при измерении постоянного тока ±2,5% номинального значения шкалы;
— при измерении сопротивлений постоянному току ±4%.
• Прибор имеет дополнительно частотную погрешность при измерении напряжений переменного тока частотой от 1000 до 5000 Гц — ±4%.
• Внутреннее сопротивление прибора 1500 Ом.
• Габариты: 215 х 115 х 75 мм.
• Вес прибора 1,5 кг.

Описание схемы ампервольтомметра ТТ-2

В качестве стрелочного измерителя в приборе применен щитовой прибор типа ИТ с полным отклонением стрелки при 150 мка. Шкала прибора четырехрядная:

1) для измерений постоянного тока с обозначением «ма»,
2) для постоянного напряжения — «v₌»,
3) для переменного напряжения «v~»,
4) для сопротивлений «Ω».

В качестве выпрямителя применен купроксный типа ВК-07-14М.

В приборе имеются четыре магазина сопротивлений, подключаемых к микроамперметру при измерениях величин различных значений. Для перехода с одного предела измерений на другой используются специальные штепсельные гнезда, для перехода с одного ряда измерений на другой имеется переключатель, выведенный на переднюю панель.

Для измерения сопротивлений в качестве источника питания применяются четыре сухих элемента типа 1,3-МФЦ-0,25.

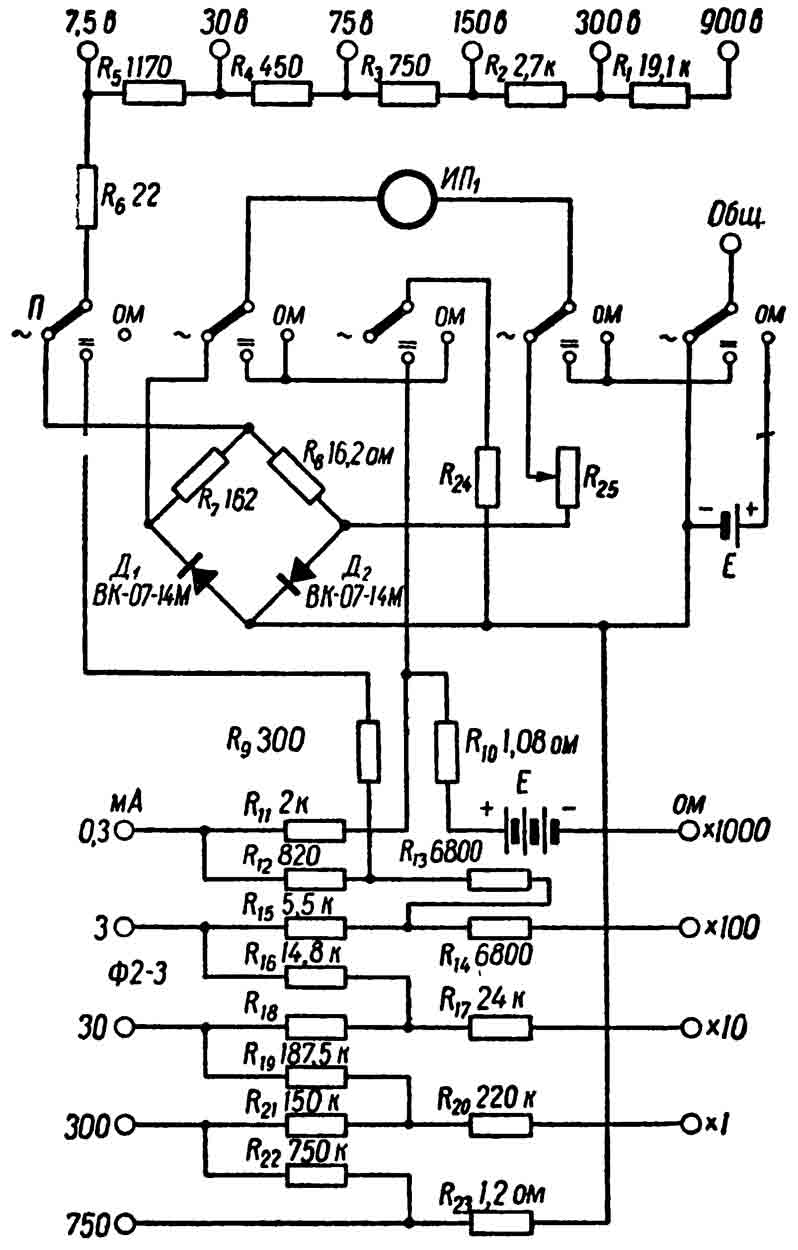

Принципиальная схема прибора ТТ-2

***
