Механические измерительные инструменты

Механическими измерительными инструментами и приборами называются инструменты для относительных измерений, передающие при помощи стрелки в увеличенном виде изменения в размерах на шкалу инструмента. Увеличение измеряемых отклонений производится при помощи зубчатых и рычажных механизмов. К таким инструментам относятся: индикатор часового типа, рычажный индикатор, индикаторный нутромер, рычажный микрометр, миниметр и некоторые другие инструменты.

ИЧ – часовой индмкатор

Индикатор часового типа, представляя собой механический измерительный инструмент, действующий при помощи зубчатого механизма, имеет две шкалы и обычно измеряет отклонения от размеров, не превышающие одного миллиметра.

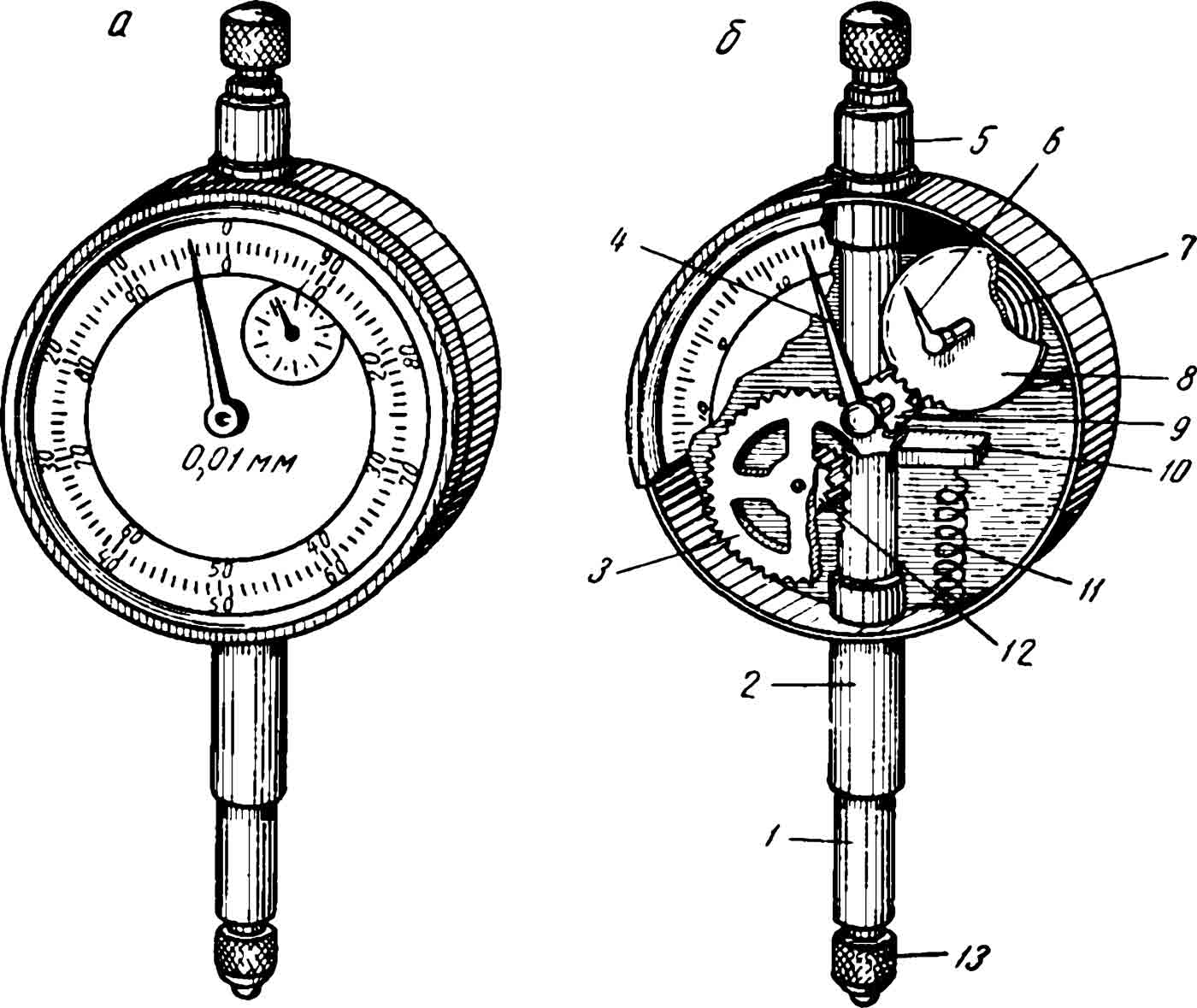

Индикатор часового типа:
а — внешний вид; б — внутреннее устройство
1 — измерительный штифт; 2 и 5 — втулки; 3 — шестерня; 4 — стрелка; 6 — малая стрелка; 7 — пружина; 8 — шестерня; 9 — шестеренка; 10 — планка; 11 — пружина; 12 — шестерня; 13 — наконечник

Его большая шкала разделена на сто частей, причем каждая часть равна одной сотой доле миллиметра (0,01 мм). Малая шкала дает возможность отсчитывать размеры до пяти, семи, десяти миллиметров, в зависимости от конструкции индикатора. Установка шкалы индикатора в нулевое положение достигается вращением наружной накатанной обоймы от руки.

В распространенной конструкции индикатора через весь индикатор во втулках 2 и 5 проходит измерительный штифт 1 с зубчатой рейкой, нарезанной на его цилиндрической поверхности. В нижний конец штифта устанавливается наконечник 13 с запрессованным в него закаленные шариком, служащим измерительной поверхностью. Зубчатая рейка штифта соединяется с шестерней 12. На одной оси с ней сидит большая шестерня 5, приводящая в движение шестеренку 9. Шестеренка 9 несет на своей оси стрелку 4, показывающую перемещение измерительного штифта индикатора в сотых долях миллиметра.

Большая шестерня 8 имеет на своей оси малую стрелку б, показывающую перемещение измерительного штифта индикатора в миллиметрах. Мертвый ход в узлах индикатора устраняется пружиной 7, поворачивающей ось зубчатого колеса 8 всегда в одном и том же направлении.

Нажим штифта на измеряемую поверхность осуществляется направляющей планкой 10 и действующей на нее пружиной 11.

Индикаторы изготовляются трех классов точности: нулевой класс дает погрешности измерения при одном полном обороте стрелки, равные ±0,01—0,03; первый ±0,015, а второй ±0,020—0,025 мм.

Не следует пользоваться индикатором с разбегом стрелки свыше одного миллиметра, так как это снижает точность измерения. При пользовании только частью шкалы индикатора может быть достигнута более высокая точность.

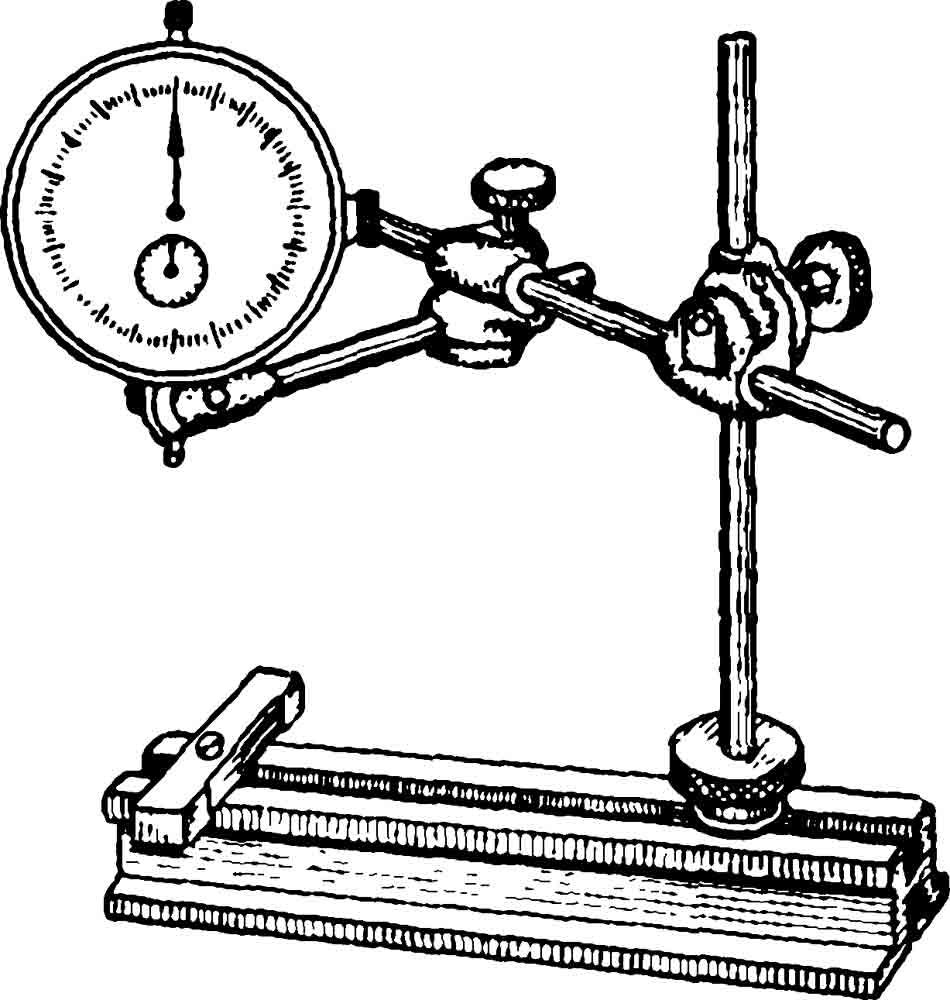

Индикаторная стойка

Для производства измерений индикатор укрепляют на измерительном столике или в универсальной стойке и дают измерительному штифту натяжение, позволяющие производить измерения близ середины общего предела измерения индикатора.

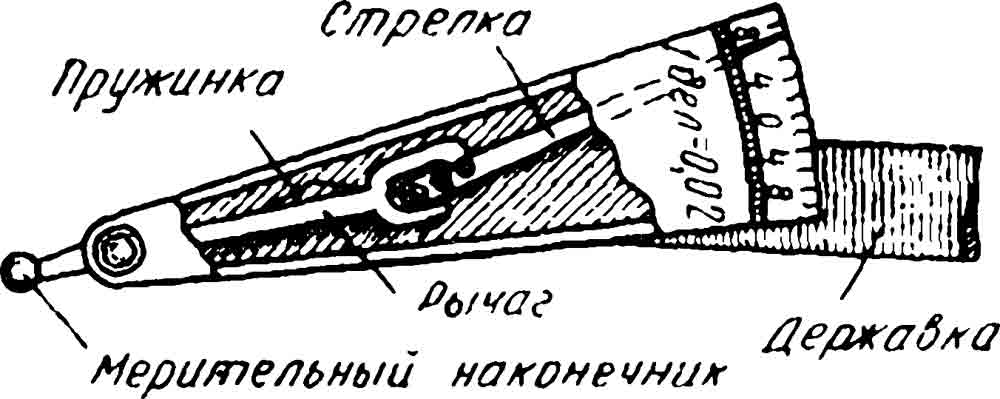

Индикатор рычажного типа

Небрежность в пользовании индикатором, излишнее и резкое перемещение штифта, удары об изделие, боковое давление на штифт при измерении, попадание наждачной пыли в механизм быстро приводят индикатор в негодность. Измерительный штифт индикатора не следует смазывать, так как смазка способствует скоплению грязи внутри механизма.

Хранят часовой индикатор в футляре в сухом и теплом месте; индикатор должен быть очищен от грязи и пыли.

Широко распространены и другие типы индикаторов — индикатор рычажного типа с переделом измерения до ±0,1 л/л/, и рычажно-зубчатого типа с пределом измерения ±0,5 мм.

Индикаторы рычажного типа имеют малые габаритные размеры и приспособлены для передачи боковых давлений. Это делает их незаменимыми при определении отклонений в труднодоступных местах или при измерении расстояний между отверстиями изделия (расстояния от боковой стенки одного отверстия до боковой стенки другого отверстия).

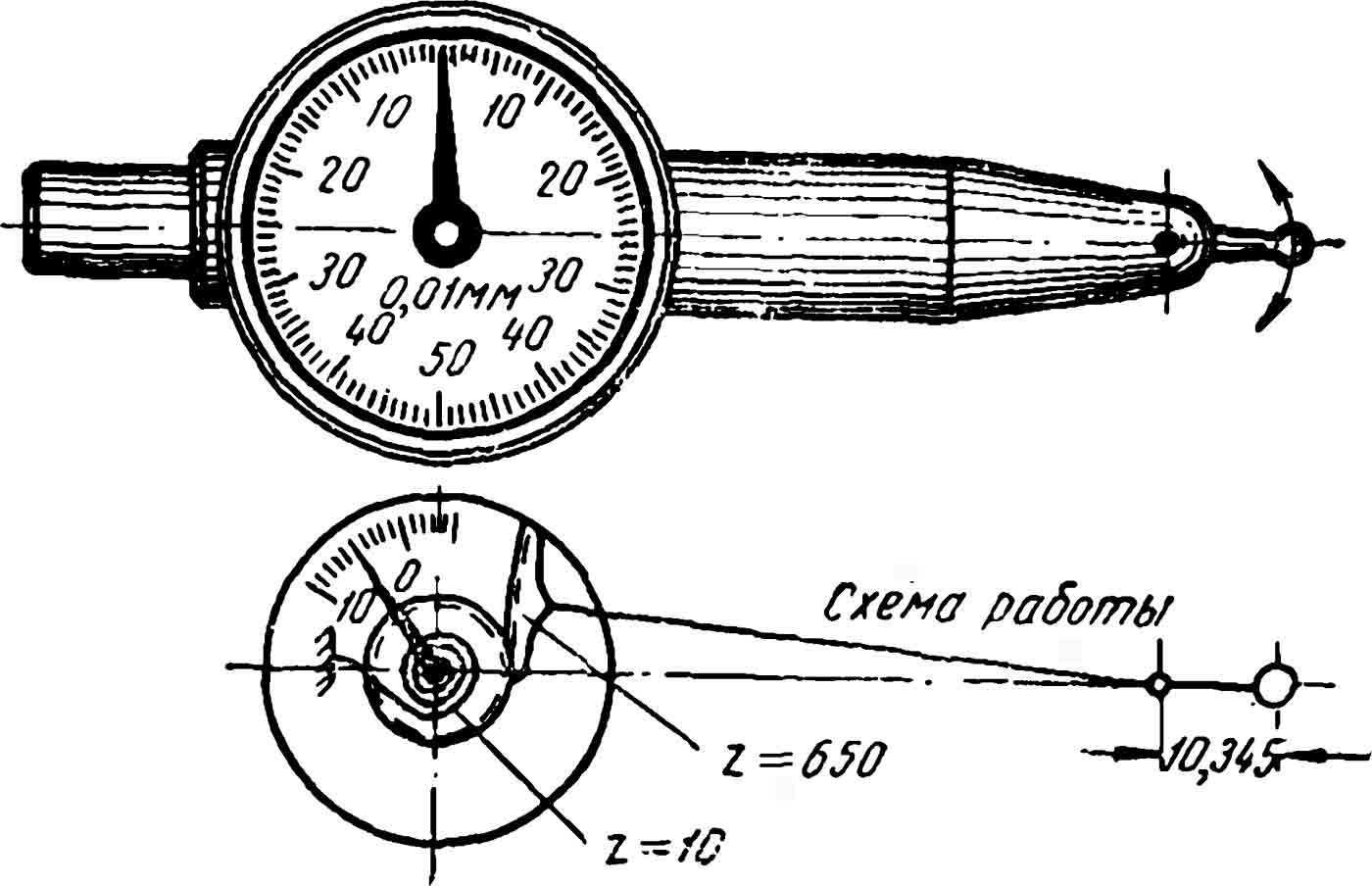

Рычажно-зубчатый индикатор

***
