Установка водяного пожаротушения силового масляного трансформатора

Предлагается установка водяного пожаротушения масляного силового трансформатора, включающая подводящую напорную магистраль с насосами, соединенный с ней питательный трубопровод, снабженный запорнопусковым устройством, подключенный к нему кольцевой распределительный коллектор, расположенный вокруг трансформатора за маслоприемником с учетом минимального допустимого расстояния до токоведущих частей трансформатора.

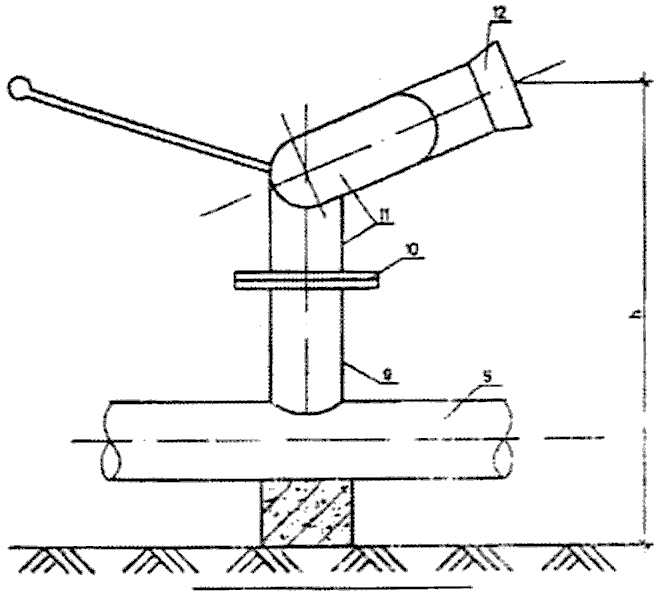

Выполненный разъемным для обеспечения выкатки трансформатора, систему автоматического управления, подключенную выходом к пусковому устройству насосов, электроприводу запорно-пускового устройства питательного трубопровода и входом - к системе дифференциальной и газовой защит трансформатора, и средства для распыления воды, отличающаяся тем, что кольцевой распределительный коллектор снабжен вертикальными патрубками, а в качестве средств для распыления воды применены лафетные стволы, установленные на вертикальных патрубках распределительного коллектора, снабженные насадками и выполненные с возможностью перемещения в горизонтальной и вертикальной плоскостях для их фиксации в выбранном направлении.

Никонов Дмитрий Станиславович,
Грязнов Михаил Владимирович
ОАО "Инженерный центр ЕЭС-Гидропроект,
Ленгидропроект,
Теплоэлектропроект,
Фирма ОРГРЭС"
