Прибор для контроля работы тастатурного номеронабирателя

Лабораторией технических средств управления центра по научной организации труда, нормативно-исследовательских работ и технической информации (ЦНОТНИТИ) Министерства автотранспорта Казахской ССР в 1983 году разработан и изготовлен прибор для контроля импульсов телефонных устройств.

Он обеспечивает проверку простых и тастатурных телефонов, подключённых непосредственно к линии АТС, автонаборов, номеронабирателей и других импульсных устройств телефонных станций.

Проверка правильности набора номера осуществляется путем индикации прибором набираемого номера. Количество цифр в номере установлено не более шести. Проверка частоты следования импульсов производится путем непосредственного автоматического измерения длительности импульсов и пауз на отдельных табло. Прибор может работать как с аппаратурой, имеющей контактный выход, так и с линией АТС на телефонных станциях.

При работе с прибором телефонный аппарат отключается от линии АТС и этими же контактами подключается к прибору. Затем производится набор номера.

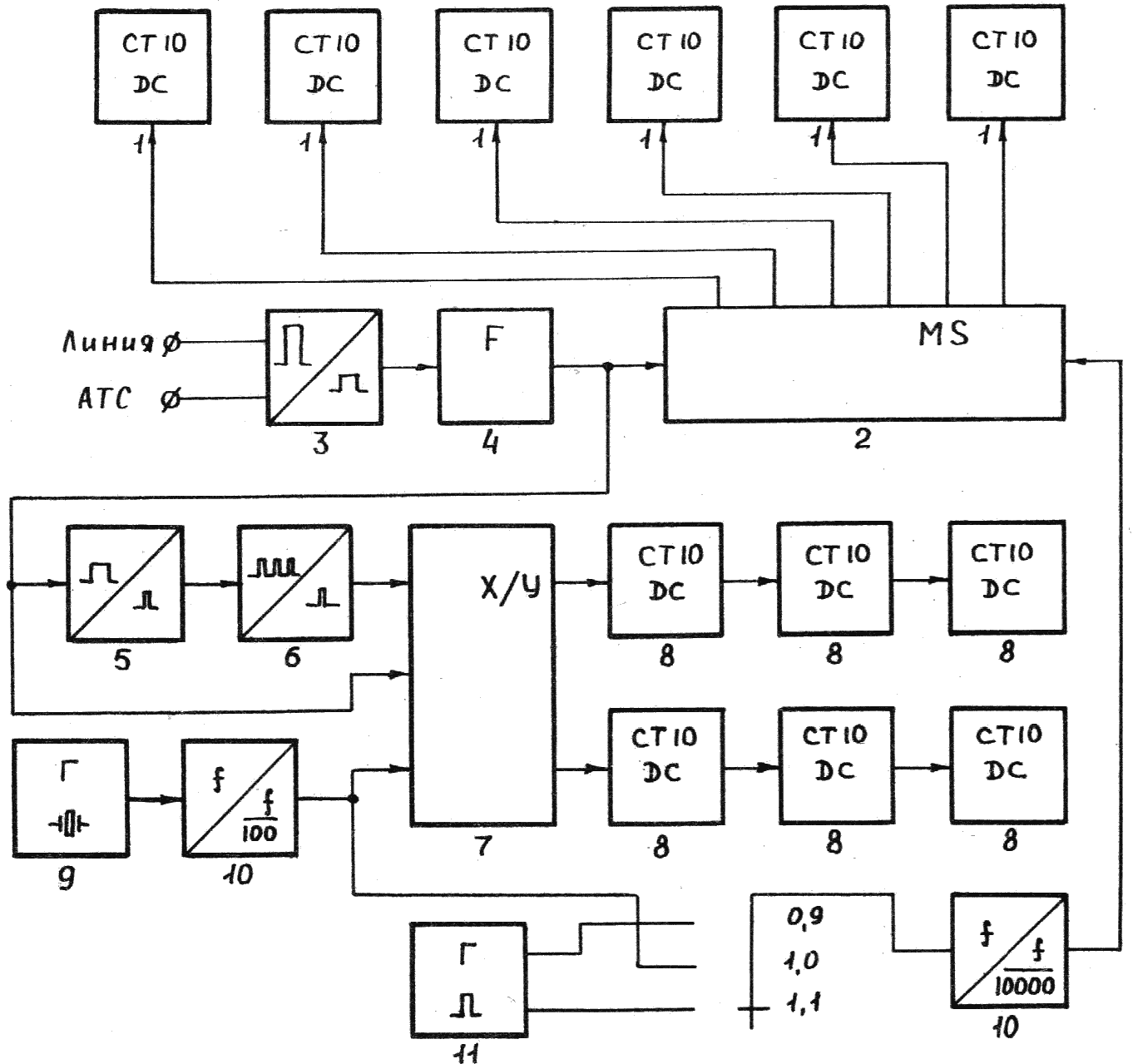

Для согласования несимметричного входа прибора, с линией служит входное устройство, которое также предохраняет входные цепи от высоких потенциалов линии, Здесь же происходит преобразование высокого уровня в уровень логический «I» и логического «0». Сформированные импульсы, возникающие при замыкании и размыкании механических контактов, подаются на схему устранения дребезга. Далее они поступают в распределитель (2), который последовательно подключает входное устройство (3) к различным счетным декадам (1). Этим достигается запись цифр номера последовательно в счетные декады. Цифры, записанные в счетные декады, высвечиваются на цифровых индикаторах.

Проверка частоты следования импульсов производится путем непосредственного автоматического измерения длительности импульсов и пауз в м/сек на отдельных табло. Разворот диска номеронабирателя контролируется при трех значениях интервала времени, что позволяет проверять диски телефонных аппаратов как с ускорением, так и с замедленным вращением.

Для получения различного времени разворота диска используется кварцевый генератор (9), обычный генератор (11) и делители (10). При измерении длительности импульсов и пауз входные импульсы подаются на схему выделения короткого импульса (5), предназначенную для выделения переднего фронта импульсов номеронабирателя и управления двоичным счетчиком (8). Селектор импульсов (5) предназначен для выбора любого импульса из десяти, поступающих с номеронабирателя, с последующим измерением длительности. Определитель времени замыкания и размыкания (7) предназначен для формирования импульса, длительность которого соответствует длительности импульсов, поступающих с линии АТС или телефонных аппаратов.

Счетные декады с цифровыми индикаторами (8) предназначены для визуального контроля длительности импульсов. Наибольшая измеряемая длительность импульса или паузы—99,9 м/сек.

Данный прибор, собранный на микросхемах серии 155, достаточно надежен, прост в изготовлении.

Описательная часть и прилагаемые схемы дают возможность изготовить прибор силами отделов связи автоуправлений республики. Подробное описание прибора и схемы можно получить в лаборатории ТСУ ЦНОТНИТИ Минавтотранса КазССР.

Г. Шабунин,
зав. лабораторией ЦНОТНИТИ
Минавтотранса КазССР
«Автомобильный транспорт Казахстана»
№1 1984
Алма-Ата
