Это устройство предназначено для измерения дебитов пластов и мест притока воды в нефтяных скважинах, оборудованных штанговыми насосами. Прибор спускается в скважину под насос по межтрубному пространству.
Исследуемые скважины должны иметь 146- и 168-мм эксплуатационные колонны и соответственно 50,8- и 63,5-мм насосно-компрессорные трубы.
Прибор применяется в комплексе с блоком питания 2ВРГД, электронно-счетным частотомером и одножильным бронированным кабелем длиной до 5000 м, входящими в комплект промысловой автоматической исследовательской станции «АИСТ».
В качестве измерительных преобразователей в приборе применены турбинный преобразователь расхода и диэлькометрический преобразователь влажности. Прибор имеет пакерующее устройство, управляемое с помощью реверсивного электродвигателя.

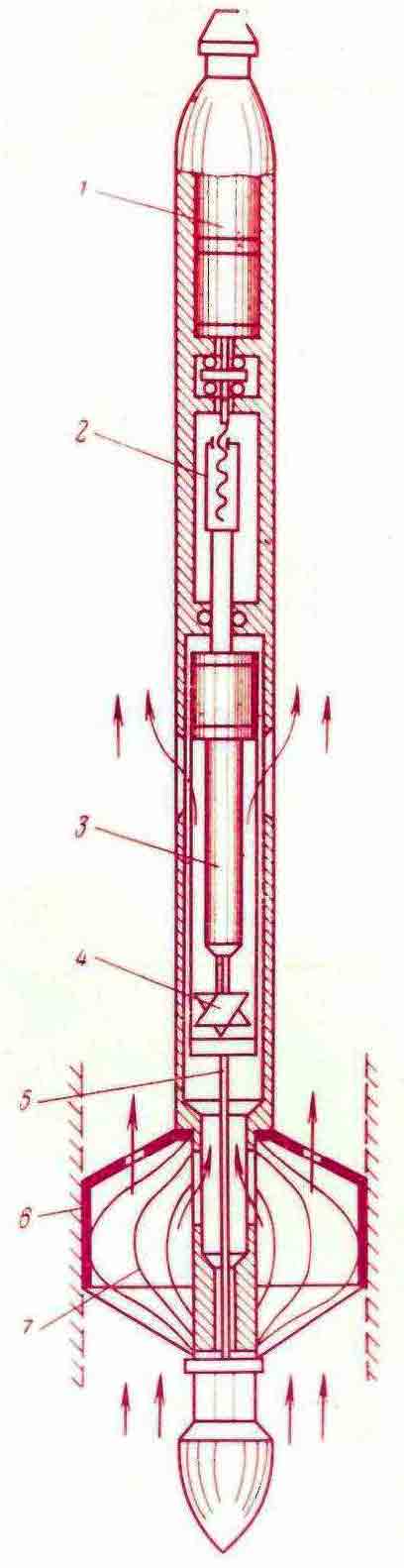

Схема прибора: 1 — электропривод; 2 — винтовой механизм; 3 — преобразователь влажности; 4 — преобразователь расхода; 5 — тяга управления пакером; 6 — оболочка пакера; 7 — фонарь пакера
Техническая характеристика:
Диапазоны измерения расхода, м3/ч:
- I диапазон 0,15 — 1,5
- II диапазон 0,6—6,0
Порог реагирования по расходу, м3/ч:
- I диапазон 0,1
- II диапазон 0,4
Предел основной приведенной погрешности по расходу 5%
Диапазон измерения влагосодержания 0 — 60%
Предел основной приведенной погрешности по влагосодержанию 6%
Максимальное давление рабочей среды 25 МПа
Максимальная температура рабочей среды 80ºС
Напряжение питания в режиме:
- измерения 18 В
- управления пакером ±30 В
Потребляемый ток, не более 100 мА
Выходной сигнал при измерении расхода 1—40 Гц
Выходной сигнал при измерении влажности 10 — 20 кГц
Максимальный диаметр раскрытия пакера:
- для 14 6-мм обсадной трубы 135 мм
- для 16 8-мм обсадной трубы 155 мм
Габариты:
- диаметр 28 мм
- длина 1950 мм
Масса 6 кг
Прибор прошел государственные приемочные испытания. Годовой экономический эффект от внедрения прибора составляет 6,9 тыс. рублей (1979 год)
Прибор разработан во Всесоюзном научно-исследовательском институте нефтепромысловой геофизики (ВНИИнефтепромгеофизика). Завод-изготовитель — Бугульминский опытный завод «Нефтеавтоматика».
***
