Оптические линейки: применение, устройство, принцип работы, ремонт и юстировка

Оптические линейки (ГОСТ 24703—81) предназначены для определения отклонений от прямолинейности и плоскостности поверочных линеек, плит, а также направляющих поверхностей станков, образующих валов.

Существуют следующие типы оптических линеек: ОЛ — контактные с визуальной системой отсчета, ОЛА — контактные с автоматической регистрацией, ОЛБ — бесконтактные, ОЛУ — универсальные с контактным и бесконтактным методами измерений.

Схема оптической линейки представлена на рисунке ниже. Прибор основан на измерении отклонений точек контролируемой поверхности от воображаемой прямой — оптической оси. Линейка 5 (тонкостенная труба с оптической системой) устанавливается на две опоры 4 (точки Эри). Она имеет сквозной шлиц, вдоль которого перемещается измерительная каретка 3 с щупом 2, касающимся контролируемой поверхности. Для определения отклонений точек поверхности необходимо совмещать видимые на экране визирный штрих 7 и бифиляр 6 и снимать отсчеты по барабану микрометра 1.

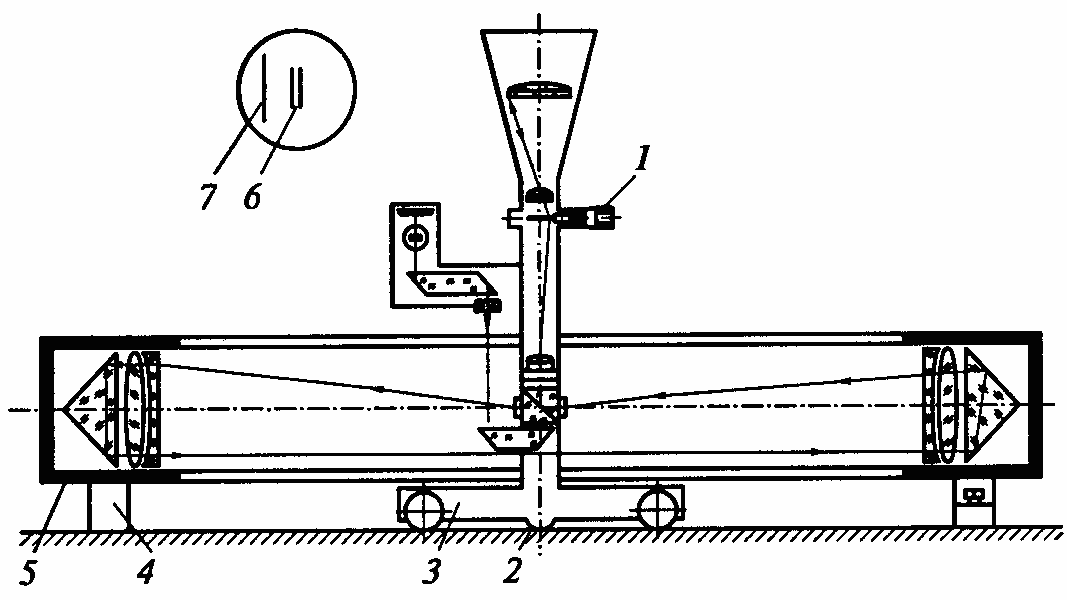

Схема оптической линейки:

1 — микрометр; 2 — щуп; 3 — измерительная каретка; 4 — опоры; 5 — линейка; 6 — бифиляр; 7 — визирный штрих

Оптические линейки могут иметь регистрирующее устройство в виде профилографа, позволяющего графически воспроизводить на бумаге профиль контролируемой поверхности.

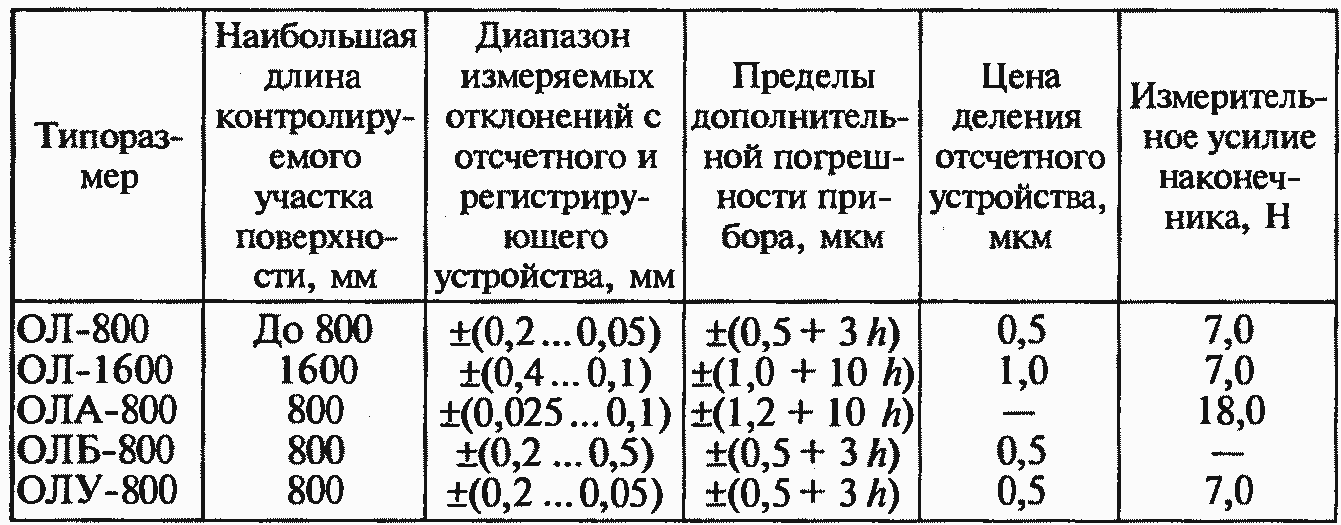

Основные параметры оптических линеек представлены в таблице. Условное обозначение оптической линейки, например автоматической с наибольшей длиной контролируемой поверхности 1600 мм: ОЛА-1600 ГОСТ 24703-81.

Методика ремонта и юстировки оптических линеек

Материал будет подготовлен и опубликован по требованию - если вам это необходимо...

Методика поверки оптических линеек

- Методика поверки оптических линеек ИС-36 МИ 4-74

- Методика поверки оптических линеек ИС-43 МИ 72-75

Михаил Дмитриенко, специально для prom.radius.kz

***
